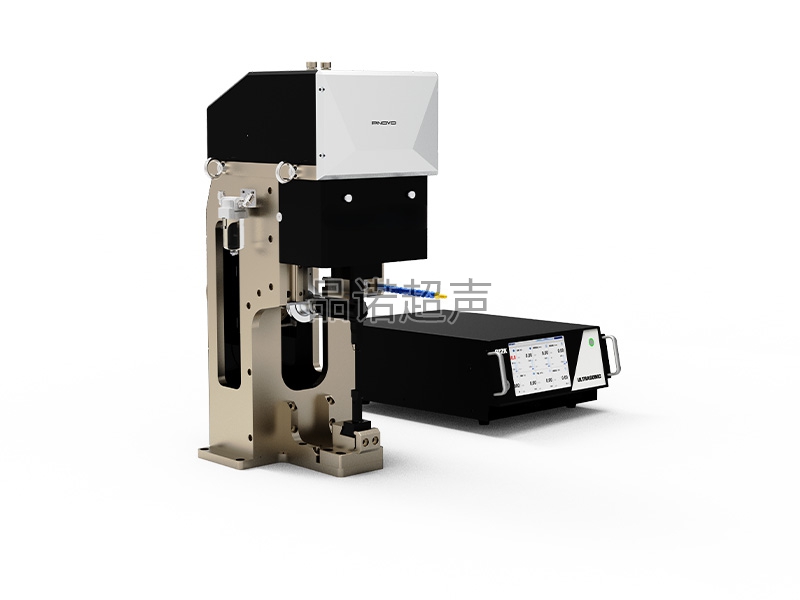

X20 超声波金属焊接机
应用范围
大面积焊接，大面积多层数箔材预焊、软包电池、铝壳电池、大平方线束端子、铜铝巴等
产品功能
1.机架钢性强度高、 双导轨结构运动稳定性好
2.二次超声可有效防粘，具备分阶焊接功能
3.全流程数据监控，焊接历史数据追踪
4.工业级智能交互终端 ，操作简便
5.直压结构，实现大压力小振幅焊接方式
6.可灵活进行三联组纵向、横向放置切换，便于自动化集成
7.高精度高度传感器，动态压力触发焊接控制，防空焊设置
8.机架开口行程大，兼容性强、生产效率高
9 .最高12KW大功率高效能输出
10.支持各种非标设计、工装夹具定制
11.自适应电网稳压谐振系统
12.可适配在线监测系统实现焊接质量过程监控
13.快速水平调节，调试快捷
14.焊接区域辅助照明系统
产品简介
X20系列超声波焊接机，集成高效发生器、高性能换能器、精密机架等核心模块，设备具有焊接质量好、焊接精度高、运行可靠、焊头寿命长、装卸便捷及综合成本低等突出优势，适合层数多、焊接面积大的铝壳电池、软包电池极耳焊接，线束及Busbar等高要求产品焊接，可配套自动化产线满足客户高效生产需求。同时，可进行定制化的结构调整，依据具体应用评估优化模具齿纹设计，实现工艺深度匹配，为客户提供全面优异的焊接解决方案。
主要参数
| 技术参数 | |||
| 设备型号 | X20 | ||
| 频率 | 20khz | ||
| 输出功率 | 6kw | 8kw | 12kw |
| 设备电源 | 380v | ||
| 焊接模式 | 能量模式/时间模式 | ||
| 触发方式 | 时间/高度/压力 | ||
| 压力范围 | 压力0-700kPa，精度1kPa | ||
| 行程范围 | 有效行程：10-90mm，速度0-120mm/s | ||
| 气缸缸径 | 120mm | ||
| 有效压力 | 8600N | ||
| 通讯方式 | 串口/网口 | ||
| 气源要求 | >0.7MPa干燥洁净压缩空气 | ||
| 工作温度 | 10°C~45°C | ||
| 湿度 | 30% ~ 95%, 无凝露 | ||
| 机架外形尺寸 | ≈320mm（长）×700mm（宽）×695mm（高） | ||
| 机架设备重量 | ≈90-130kg | ||

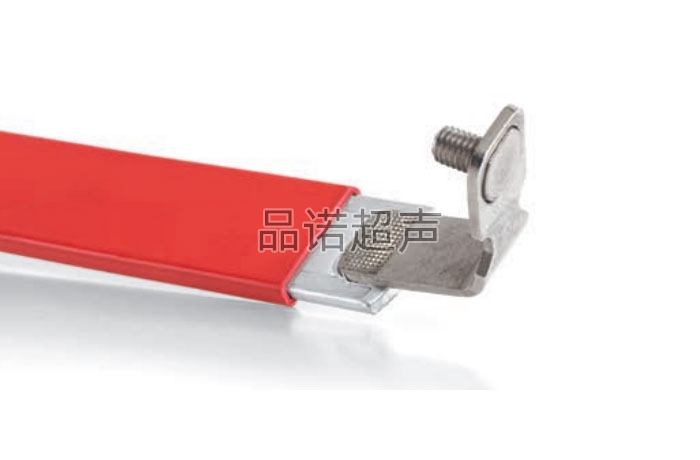

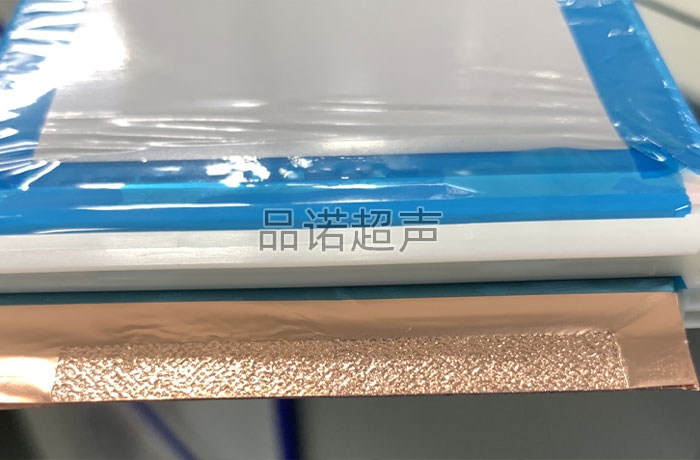

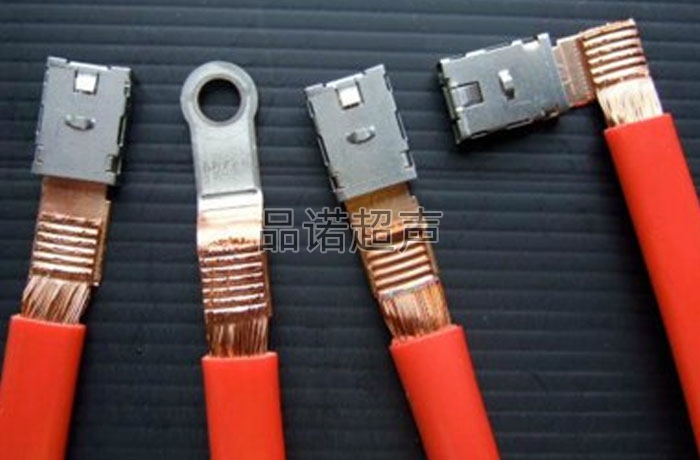

应用场景
