X40超声波金属焊接机
应用范围

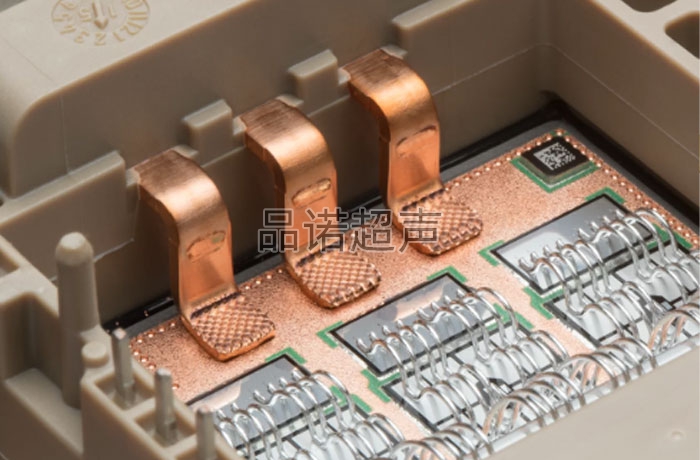

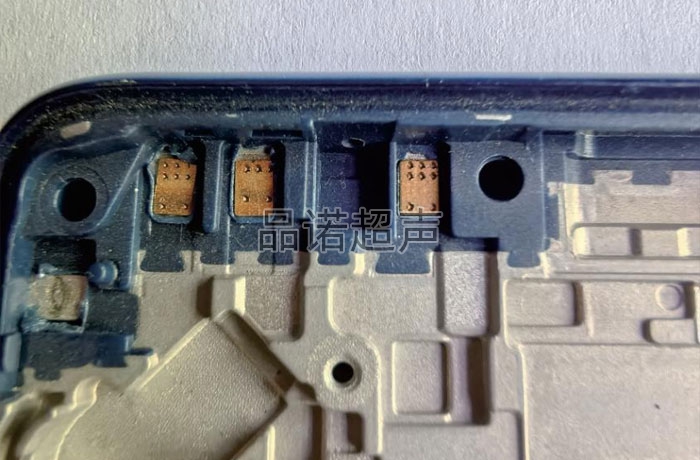

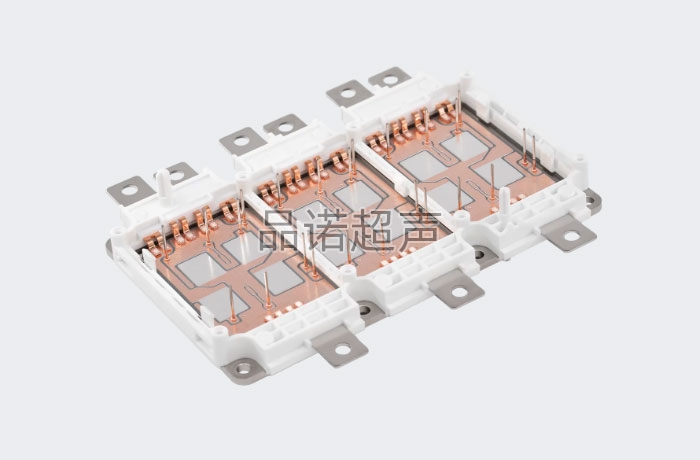

IGBT电源模块、CCS集成母排、手机天线馈点等电子元件
产品功能
1.电压稳定系统，保障输出振幅稳定
2.自动调频并存储，焊接稳定可靠
3.频率自动搜索补偿功能，实现高效生产
4.工业级智能交互终端，操作简便
5.系统过压过载保护、减少设备故障
6.三联组模块化，便于自动化集成
7.能量、时间双焊接模式
8.可对能量、功率、时间进行质量监控
产品简介

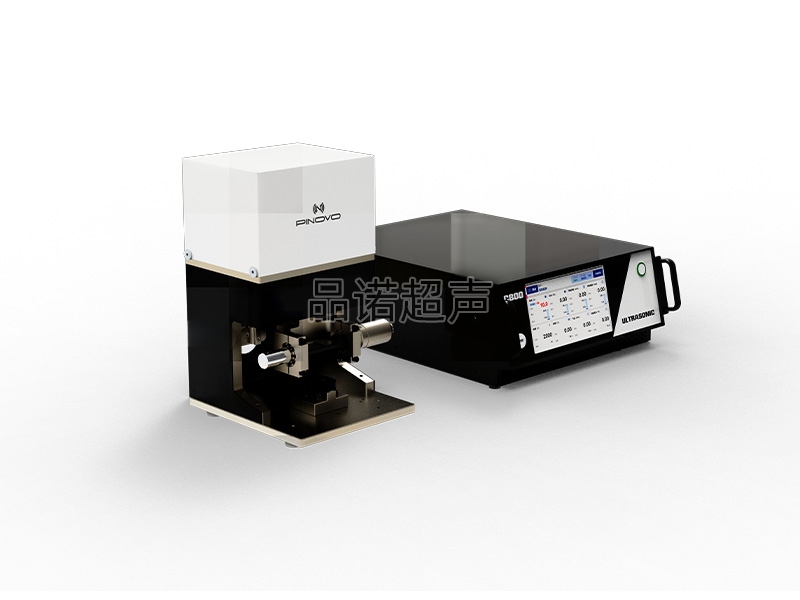

X40超声波焊接机，采用分体式协同架构，由独立的高性能发生器与精密机架构成，并深度耦合三联组执行机构，机身小巧，控制精度高，广泛运用于3C数码及小型电池的电芯以及线束焊接，适用于焊接层数少，焊接面积小、焊接振幅小、以及设备空间小的精密金属焊接场景。
主要参数
| 技术参数 | |
| 设备型号 | X40（半波/全波） |
| 频率 | 40khz |
| 输出功率 | 800W |
| 设备电压 | 220v |
| 焊接模式 | 能量模式/时间模式 |
| 触发方式 | 时间/压力/高度触发 |
| 压力范围 | 压力0-400kPa，精度1kPa |
| 行程范围 | 行程50mm，有效行程15-35mm |
| 气缸缸径 | 缸径50mm |
| 有效压力 | 1000N |
| 交互方式 | 串口 |
| 气源要求 | >0.4MPa干燥洁净压缩空气 |
| 工作温度 | 10°C~45°C |
| 环境要求 | 减少接触水分、灰尘等。 |
| 机架外形尺寸 | 270mm（长）×320mm（宽）×480mm（高） |
| 机架设备重量 | ≈20kg |
应用场景
