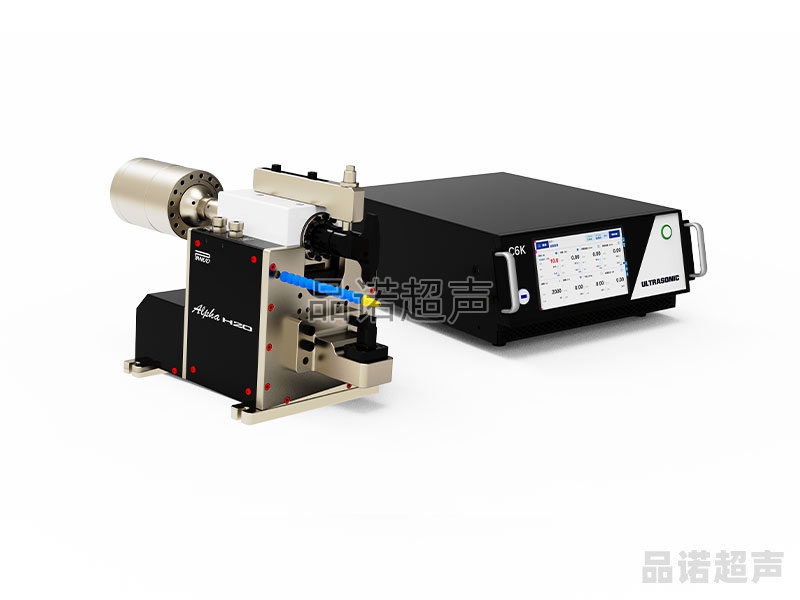

α H20 点焊机
应用范围
可涵盖市场主流软包、铝壳电池、线束端子、铜铝巴，电子元器件，半导体等
产品功能
1.最大12KW大功率高效能输出；
2.搭载第四代智能HMI系统，配备大屏触控屏，符合国人操作习惯；
3.兼容传统工装夹具及主流工业应用；高适配性实现焊接模组与产线设备的无间隙对接
4.双轨耦合动态稳定系统，减少振动，确保焊接一致性
5.搭配高精度光栅闭环测控系统
6.可准确调节和控制焊头上升以及下降速度（复刻必能信)
7.可根据不同的焊接应用快速更换模具（复刻必能信)
8.自适应电网稳压谐振系统（复刻必能信电源箱在电压波动时可以保持稳定的振幅输出）
9.支持各种非标设计、工装夹具定制
10.可选多种功率机型，适配在线监测系统
产品简介
自主研发的超声波金属焊接机主要由机架、发生器、换能器、焊头、焊座、底座、弹簧片等组成；具有快速、节能环保、低成本、导电性好、无火花、稳定可靠、焊接精度高等优点，被广泛应用于动力电池极耳焊接预焊和终焊、软连接片、PACK焊接、包装袋、线束端子、电池、IGBT功率板电容器、变压器、电容器、安全气囊触发器、太阳能电池板、连接器、马达等领域；优异的产品设计、精密的制造工艺以及行业内有优势的价格可确保高质量的焊接效果和助力企业降本增效。
主要参数
| 设备型号 | C20系列 | |||
| 频率 | 20khz | |||
| 共振频率 | 20KHz±300Hz |
|||
| 输出功率 | 4kw | 6kw | 8kw | 12kw |
| 设备电压 | 220v | 380v | 380v | 380v |
| 保护功能 | 过热、过载 | |||
| 主要焊接模式 | 能量模式/时间模式 | |||
| 触发方式 | 时间/高度 | |||
| 压力范围 | 压力0-400kPa，精度1kPa | |||
| 行程范围 | 有效行程40-45mm，速度0-90mm/s | |||
| NG信号 | I/O | |||
| 交互方式 | 串口 | |||
| 气源要求 | >0.6MPa干燥洁净压缩空气 | |||
| 工作温度 | 10°C~45°C | |||
| 环境要求 | 减少接触水分、灰尘等。 | |||
| 机架外形尺寸 | ≈650mm（长）×290mm（宽）×408mm（高） | |||
| 机架设备重量 | ≈60kg | |||
